Modélisation du Système de Transmission VSC-HVDC

ModéliseZ et simulez la transmission du Courant Continu Haute Tension (CCHT) à l'aide de la technologie Convertisseur en Source de Tension pour les réseaux électriques et les parcs éoliens offshore.

La Transmission ETAP VSC-HVDC est utilisée pour simuler et analyser la transmission des flux de courant électrique CA et CC à travers le réseau en utilisant un flux de puissance unifié.

HVDC Link

ETAP inclut la modélisation VSC-HVDC en plus de la technologie de convertisseur à commutation de ligne pour les analyses de Flux d'Énergie, d'Analyse de Défauts, Harmoniques, de Stabilité Dynamique et plus encore. La simulation ETAP HVDC utilise un flux d'énergie unifié où les réseaux CA et CC sont résolus simultanément (pas de solution itérative CA/CC ou séquentielle) permettant une convergence plus rapide et une solution instantanée ou en séries chronologiques précises.

La liaison de transmission ETAP VSC-HVDC inclut des schémas de contrôle spécifiques aux fournisseurs et des modes de fonctionnement dynamiques. Le modèle de liaison de transmission ETAP HVDC inclut une station HVDC (redressement et inversion), un réseau CC et un couplage CA/CC de chaque côté des convertisseurs.

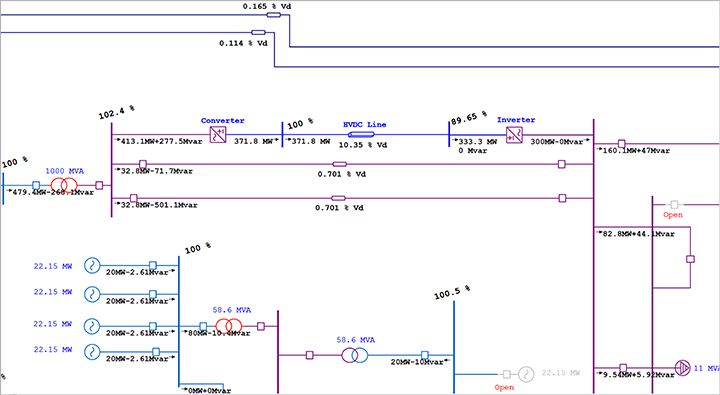

HVDC Unified Load Flow

Fonctionnalité Clés du Logiciel de Transmission VSC-HVDC

  • Modélisation détaillée du redresseur & de l'onduleur
  • Combinaison de systèmes de conversion CA-CC et CC-CA
  • Schémas de contrôle intégrés
  • Modèle de transformateur inclusif
  • Modèle de transformateur inclusif
  • Modèle intégré facile à utiliser
  • Modélisations statique & dynamique précises
  • Solution CA & CC unifiée dans une seule étude

Capacités du Logiciel de Liaison HVDC

  • Modèle d'analyse de flux de puissance avec plusieurs modes de fonctionnement
  • Modélisation de l'injection de courant harmonique
  • Modélisation dynamique pour les études de stabilité transitoire
  • Arrêt et redémarrage de la modélisation
  • Interface utilisateur graphique conviviale
